（本文作者为 邱吉洲聊 AIDC 电源模块，钛媒体经授权发布）
文 | 邱吉洲 （南京能利芯 VP | 专注 AIDC 电源与光互联技术）
光纤缺陷率 5% 到 10%。不是一条产线的数据—— 是整家公司，从光无源器件到光模块，从光通信零组件到子系统，所有产品线共同的痛点。
这个问题存在了数年。从 CTO 到技术总监，从工程到品质，所有人都认为这是人为操作问题—— 光纤又细又长，从 Pigtail 到光模块整个流程根本无法完全自动化，手必然要接触。所以解决方案就是加强培训、让操作员更小心。
后来我花了几个月时间，不是去否定这个前提—— 光纤确实必须人手操作—— 而是重新回答了另一个问题：所有被判定为"缺陷"的痕迹，到底哪些真的会出问题？哪些只是看起来吓人？
当年就帮这家美资光通信上市公司省了 500 到 1000 万。更没想到的是，多年以后，这套分类方法和标准化体系被老同事们带到了整个光通信行业。
一个系统性灾难
先说清楚这到底是个什么问题。
光纤有三层：最内层的 Core（纤芯） 传输光信号，Cladding（包层） 约束光，最外层的 Buffer Coating（涂覆层） 负责保护。Buffer Coating 的材料是聚丙烯酸酯—— 轻、薄、脆弱。
脆弱到什么程度？人的手指甲划过去，就能留下一道痕。
光纤结构示意图
AIDC 数据中心广泛应用的光纤
全球光纤市场的主要参与者包括康宁 （Corning）、古河电工 （Furukawa）、藤仓 （Fujikura） 等。国内方面，长飞光纤 （601869） 是全球最大的光纤预制棒及光纤光缆制造商之一，亨通光电 （600487）、中天科技 （600522）、烽火通信 （600498） 也是光通信产业链的核心企业。这些公司覆盖了从光纤预制棒、拉丝到光缆、光器件的全产业链。
而光纤制造有一个无法绕开的现实：从 Pigtail 组装到镀膜、准直器、隔离器、WDM、光开关、光环行器，直到最后的 Transceiver—— 数十个产品系列、上百道工序，每一道都需要人手接触光纤。光纤又细又长，哪怕盘成圈，操作起来也必须手介入。你想做全自动化？在那个年代的工艺条件下，做不到。
一旦光纤被判定为"缺陷"，只有一个结局：报废。没有返修，没有降级使用。整根报废。
而这 5% 到 10% 的报废率，横跨了几十个产品系列—— 每一个环节都在为它买单。
从光纤器件到光模块到子系统，所有人都认为：这就是人为操作问题
这个问题不是没人管。恰恰相反，全公司都在管—— 管得越来越狠。
为什么所有人都觉得是人为操作？因为在当时的条件下，这个判断逻辑上站得住脚：
第一，光纤确实是人手在操作的。手工工序太多，接触不可避免。这是物理事实。
第二，一个更深层的担忧—— 也是推动报废标准越来越严的真正原因—— 大家真心相信：哪怕现在看起来只是一道轻微的皮伤或皮裂，随着时间推移、温度变化和机械应力，这个微小的损伤会逐步扩展、恶化，最终导致整个 Coating 层脱落、包层裸露，造成可靠性的灾难性失效。
基于这个假设，逻辑链条是这样的：人手必然接触光纤 → 接触必然产生痕迹 → 痕迹必然扩展恶化 → 最终必然导致可靠性失效。在这个逻辑链里，"加强培训让操作员更小心"是唯一能做的事。
于是各产品车间层层加码。目检不够上 20 倍显微镜，20 倍不够上 40 倍—— 任何微小的表面痕迹都可以被判废。检验成本飙升，lead time 无限拉长，而报废率依然没人敢算清楚。
更根本的问题是：没有人有一套成型的标准化体系来系统性地处理这件事。对光纤缺陷的管理，全公司上下只有一条规则——"有痕就判"。粗糙，但没有人知道更好的做法。
一件"不是我的事"
当时我的本职是下游产品的产品工程师，兼元器件工厂的系统工程师。按常理说，我只要把下游的检验标准加严，确保从我这里出去的产品不出问题，把压力传回上游就行了。
但那个时间点，我看着每个车间都在"20 倍不够就 40 倍"地往上加码，看着报废品堆得越来越多，心里越来越不舒服。我跟自己说了一句话：
这不是一个部门的事。这是一件值得有人站出来管的事。
然后我就去管了。
第一步：统一语言— 定义问题
第一件事，不是查资料、不是拉数据—— 是去梳理"语言"。
走访各个车间的时候，我发现了一个比报废率更根本的问题：同样一道痕迹，在 A 车间叫"光纤破皮"，在 B 车间叫"光纤皮伤"，在 C 车间叫"光纤皮裂"。不同的人、不同的线、不同的经理，看到同一个东西，描述完全不同。
我把所有车间关于光纤缺陷的描述词全部收集起来，梳理分类，去掉重复和模糊的说法，归成几大类。每一类有统一的名称、统一的定义、统一的图示。
这不是咬文嚼字。如果连"这是什么问题"都没有共识，后面所有的讨论都是在打空气。
第二步：不是所有缺陷都一样—— 分类体系
统一语言之后，真正的工作才开始。我对不同类别的缺陷，逐一做了三件事：
第一，溯源成因—— 这道痕迹是在哪个工序、因为什么原因产生的？是操作动作不可避免的正常接触，还是夹具设计不合理刮出来的，还是走线路径本身有问题？
第二，判断严重性—— 这种损伤对光纤性能与长期可靠性到底有没有影响？
第三，匹配方案—— 如果确实有风险，该改的是标准，是工艺，还是管理？如果没有风险，为什么还要报废？
拆完之后，真相浮出来了：
第一类缺陷：Buffer Coating 表面轻微划伤—— 皮裂、皮伤、轻微掉皮，但包层 （Cladding） 完好无损，没有裸露。
这是最多的一类。在 40 倍显微镜下看得一清二楚，很吓人。溯源发现，其中相当一部分就是 Fiber handling 过程中无意刮擦造成的—— 聚丙烯酸酯的脆弱程度决定了这类接触痕迹几乎无法根除。
但关键问题是：它会恶化吗？全公司最深的恐惧就是—— 这些微小的表面损伤，会不会随时间扩展，最终导致整个 Coating 层脱落？
从光纤结构及每一层结构的材料及功能用第一性原理进行分析，Buffer Coating 的损伤应该不会造成光纤的功能性损伤的。
我知道自己在公司人微言轻。我需要一个外界的声音。所以我直接发邮件联系了他们的 Specialist，并跟他们探讨 Buffer Coating 表面损伤，在长期使用中会不会扩展并导致可靠性失效的问题。
Corning 的专家给出了明确的结论：Typical Buffer Coating defect 不会随时间扩展恶化。聚丙烯酸酯涂层对光纤性能的保护，并不依赖于表面的完整性。这些研究 Corning 自己做过了一些研究的。
康宁单模光纤轴
这意味着什么？意味着全公司过去几年报废标准所依赖的核心假设——"Buffer Coating defect 会扩展并最终导致失效"—— 是错的。这不是一个"降低标准"的问题，这是一个根本性的认知纠偏。
在这个科学依据的基础上，我们对这类缺陷光纤逐批做了拉力试验和高温高湿 （85°C/85%RH） 可靠性实验，跑了 1000 小时。结果与 Corning 的结论完全一致：插损不变，反射不变，断纤率不变。
结论：这一类缺陷不影响光纤的性能和长期可靠性。可以被接受。
第二类缺陷：包层裸露，或 Coating 脱落导致玻璃纤维直接暴露。
这一类确实有风险。但往下追溯成因发现，它也不是简单的"操作员不小心"。很多时候，是特定工序的夹具夹持位置不对、力度未校准，是光纤在某个工位上的走线路径存在不合理的设计。
这一类不能接受—— 但它的解决方案不是在惩罚层面加码，不是在培训上反复说教。而是在工艺层面和管理层面做改进：优化夹具设计、调整走线路径、标准化关键参数。
还有一类介于两者之间的——Coating 有较深的划伤但未到包层，且处于后续要经历高应力工序的位置。这一类需要根据缺陷的具体位置和最终应用场景，分级判定。
三类的核心逻辑是同一句话：不同类别，不同成因，不同风险等级，不同处理方式。一刀切地"有痕就判"，不是一个标准—— 是一个偷懒。
三类问题，三种逻辑，三套方案。三张牌全摊开之后，所有人都能看到：过去几年那一刀切的"有痕就判"，判对了多少、判错了多少、漏了多少。
第三步：两件事并行
分类体系建立之后，接下来的不是"改标准"一件事，是两件事并行：
一、对不影响可靠性的轻微 Buffer Coating 损伤—— 停止判废。
这不是"降低标准"。这是基于 Corning 的材料科学结论和本公司可靠性实验数据，纠正一个长期存在的错误假设。在一个错误的标准上越查越严——20 倍不够上 40 倍—— 不是在提升质量，是在加速浪费。
二、对真正有风险的缺陷—— 改工艺，改管理。
既然光纤的手工操作不可避免，既然无条件追求"零接触"不切实际，那就要接受这个物理前提，然后在这个前提下建立一套有据可依的标准化体系：哪些工序是高风险点、夹具参数怎么设、走线路径怎么排、检验标准怎么定。操作员本身不是问题的根源，没有成型的标准化体系才是。
两件事同时做：不该报废的不报废，该优化的去优化。一个做减法，一个做加法。
第四步：拉联盟，推落地
方案有了，但真正难的是让整个公司接受这个分类逻辑。我当时的职位和资历不足以让技术体系听从我的判断。
Corning 的科学结论帮我解决了第一道坎—— 这不是一个下游产品工程师的主观看法，这是行业最权威的材料科学判断。内部没有人能在技术上推翻它。
第二道坎，我拉上了品质工程、制造部门及市场技术部门的核心成员，成立了跨职能项目小组。把"你部门的问题"和"我部门的问题"，变成"我们一起解决的问题"。人是需要同盟的—— 不是技术上需要，是在推动组织变革的时候需要。
结果：省了 500 到 1000 万，但不止于此
新体系推行之后，当年的光纤相关报废大幅下降。第一类轻微损伤不再判废，第二类真风险通过工艺和管理改进消除，第三类中间态按分级标准逐案判定。可制造性、合理性和可靠性第一次被同时纳入了一套框架。一年节省的成本在 500 万到 1000 万之间。
更长远的影响是：多年以后，参与过这个项目的同事们去了光通信行业的各个角落—— 有人做技术负责人，有人做品质经理，有人做了厂长—— 他们把这套缺陷分类方法、判定标准、以及对应的工艺标准化体系带到了新公司。带到了同行，带到了上下游。
如今，这套方法的影子，已经散布在整个光通信行业里了。
这件事教会我的四样东西
第一，挑战一个共识之前，先确认它背后隐藏的假设是什么。
所有人都说"这是人为操作问题"—— 这句话本身没错，光纤确实是手在操作。真正的问题是藏在后面的假设："人为操作产生的痕迹一定会扩展并导致失效。"而从第一性原理进行材料功能分析，这个假设不成立。找到那个隐藏的假设，然后问它到底对不对—— 这是破局的关键。
第二，把问题分类，比找答案更重要。
把一团乱麻拆成几类—— 每一类有自己的成因、自己的风险、自己的方案—— 你才能知道该打哪里、该放哪里。一刀切的"有压痕就判"不是标准，是偷懒。
第三，在无法消除人为因素的领域，标准化体系比"加强培训"管用一百倍。
如果手工操作是不可避免的，那你的工作不是要求操作员变成机器人—— 是在这个前提下建立一套科学的标准。工具怎么设计、参数怎么设定、检验怎么判定，把对人的依赖降到最低。
第四，推动组织变革需要两样东西：外部的权威影响，和内部的同盟。
Corning 的结论是"权威"层面的保障，没人能和你争。品质工程及制造和市场技术核心的结盟是"推动"层面的保障，没人孤立你。缺一个，事情都落不了地。

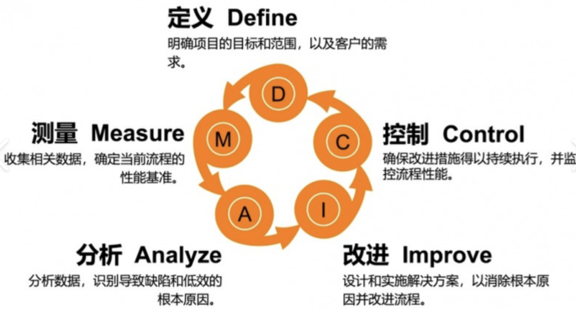

DMAIC 方法论
最后
你不需要在光通信行业工作，也能从这件事里借鉴有用的东西。
如果你在公司里看到一个老问题，所有人都认定了原因，解决方案也很明确—— 但你隐隐觉得，那个"原因"背后藏着一个从未被验证过的假设。如果你的职位和资历看起来不够格去挑战。
想一想这件事。
全公司从 CTO、技术总监、品质总监到工厂管理管理人员及工程技术人员一致认定的逻辑链条，里面可能有一个环节是错的。而找到那个环节的人，未必是级别最高的。往往是最想解决问题的那个。
本文侧重于方法论而不是行业分析。
更多精彩内容，关注钛媒体微信号 （ID：taimeiti），或者下载钛媒体 App
