先进封装，正成为近日半导体市场的行业热词。一边是光刻机龙头 ASML 正式把枪口对准先进封装，一边是博通开始出货 3.5D XDSiP 先进封装平台首款 SoC 芯片。
这一系列动作的背后，指向一个清晰的行业共识：摩尔定律步入下半场，单纯依靠制程微缩的路径已然越走越窄。而先进封装，正成为半导体产业未来十年的关键增长极，也是行业核心竞争的全新赛道。
要理解这一变革的必然性，需先穿透先进制程瓶颈下，芯片行业面临的两大核心困局。
01 芯片微缩，走进死胡同
过去半个多世纪，半导体产业的核心叙事始终围绕 「晶体管微缩」 展开。每一次制程工艺的迭代 （从 28nm 到 7nm，再到 3nm、2nm），本质都是通过缩小晶体管尺寸，在单一芯片晶圆上集成更多晶体管，从而实现性能提升、功耗降低的 「双重红利」。这一逻辑支撑了行业数十年的高速增长，成为芯片产业发展的核心驱动力。
但如今，这条被验证无数次的赛道，已触达不可逾越的天花板。
从物理层面看，当晶体管尺寸逼近原子量级，传统的硅基 CMOS 技术面临根本性挑战：晶体管栅极漏电问题日益严重，量子隧穿效应导致芯片稳定性大幅下降，信号传输延迟难以优化。即便是目前最先进的 3nm 工艺，其晶体管密度已接近物理极限，进一步微缩带来的性能增益已呈边际递减——每推进一纳米，所需的技术突破难度呈指数级上升。

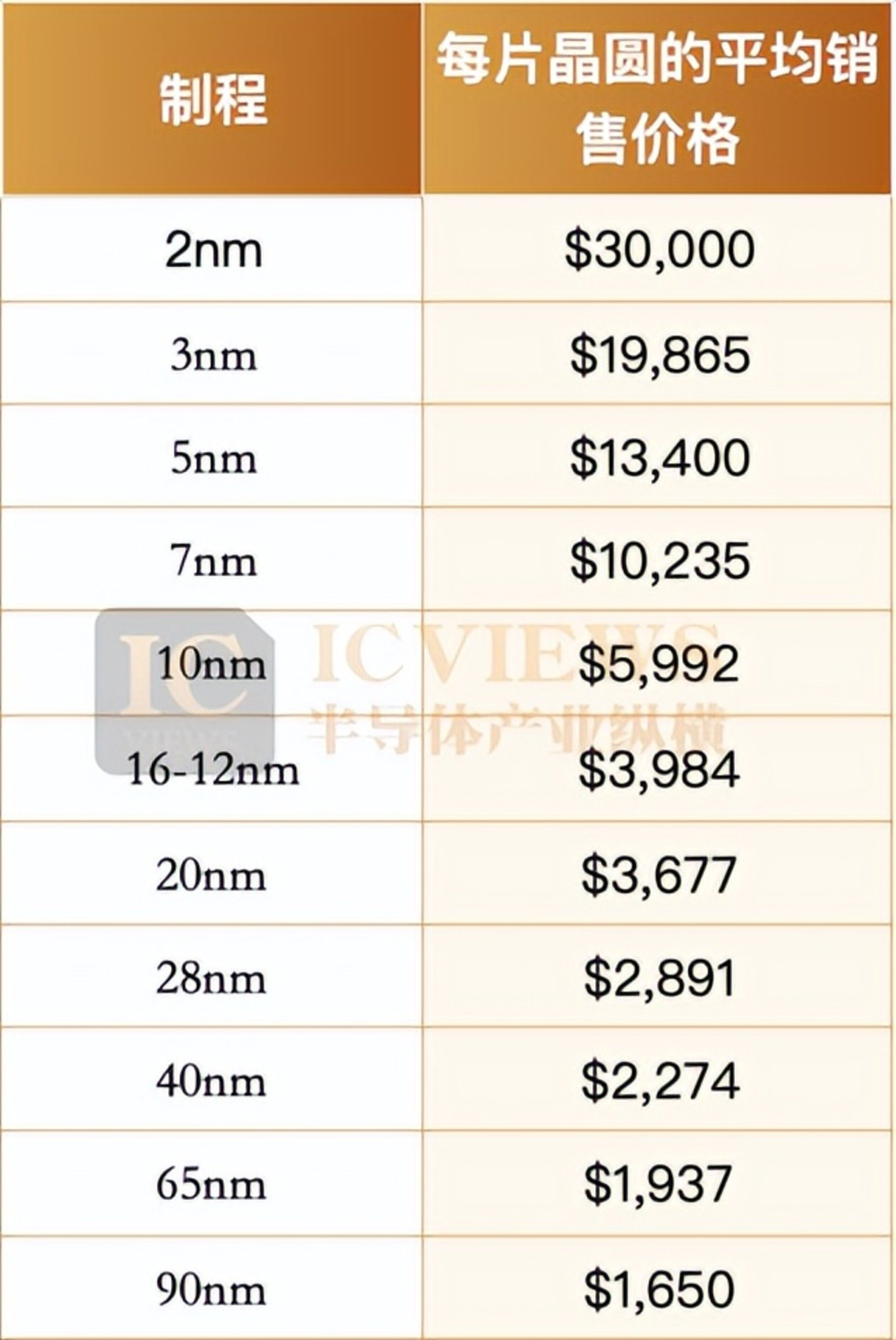

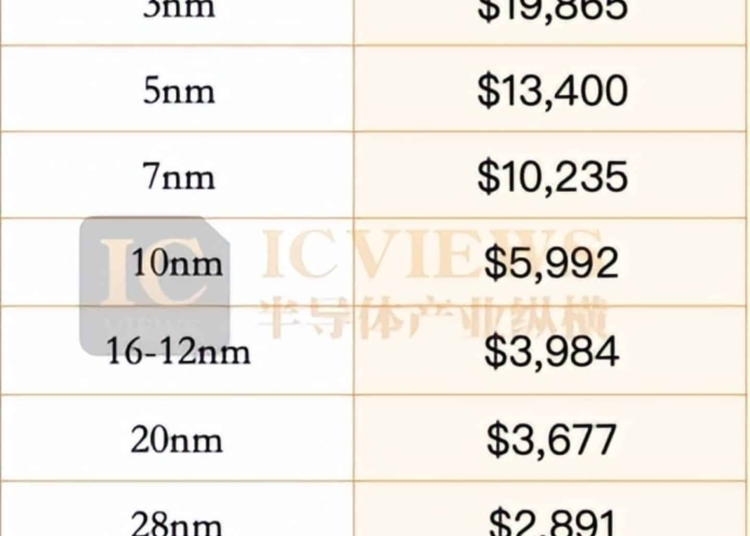

从成本角度看，先进芯片制造依赖极紫外光刻 （EUV） 等核心设备，而全球仅少数企业能掌握 EUV 技术，设备采购成本超 1.5 亿美元/台。同时，制程微缩对原材料纯度、生产环境洁净度的要求近乎苛刻，进一步推高了晶圆厂的运营成本。这一点，从台积电的晶圆报价中便可读出：
物理极限的束缚与经济成本的重压，共同宣告了 「单一依赖制程微缩」 的时代走向终结。技术路径的瓶颈，倒逼行业跳出 「尺寸之争」，寻找新的性能提升路径。
而先进封装，正是破解这双重困局的最佳答案。
02 先进封装的战场，早已泾渭分明
先进封装的核心逻辑，是 「异构集成、系统重构」——它不再执着于单芯片的制程精进，而是通过封装级的技术创新，实现多芯片、异质芯片的高效整合，用系统级的全局优化，弥补单芯片的性能短板。
目前全球主流的先进封装技术，主要分为四大路线，每条路线都有自己明确的核心战场、解决的核心矛盾，以及对应的产业格局。
第一条路线，是 2.5D/3D 封装，该技术也是当前高端算力的核心载体。作为 AI 大模型、HPC、高端 GPU 的刚需技术，2.5D/3D 封装主攻极致互联带宽与超低延迟，直接决定高端算力芯片的性能释放。
其中，2.5D 封装通过中介层实现了高密度互连—— 中介层多采用硅或玻璃材料，通过重布线层 （RDL） 与硅通孔 （TSV） 构建精细互连网络，芯片先与中介层键合，再通过中介层连接至基板。硅中介层的布线密度远高于传统有机基板，可实现微米级线宽与线距，大幅缩短芯片间互连距离，使信号带宽提升 3-5 倍，功耗降低 40% 左右；而玻璃中介层凭借更低的介电损耗与更优的热稳定性，成为下一代 2.5D 封装的核心材料方向。典型应用包括 AI 加速卡、高端 GPU（如 NVIDIA H100）、数据中心芯片，台积电 CoWoS、英特尔 EMIB 等技术均是 2.5D 封装的成熟代表，目前已实现大规模量产。
3D 封装则彻底打破平面限制，以 「垂直堆叠」 实现集成密度的质的飞跃，是高端封装的核心形态。其核心逻辑是将多片芯片 （逻辑芯片、内存芯片等） 垂直叠加，通过硅通孔或混合键合技术实现层间直接互连，无需中介层中转 —— 这也是 3D 与 2.5D 封装的本质区别。英特尔 Foveros、三星 X-Cube 技术现已落地，是下一代超算与旗舰 AI 芯片的核心方向。
这类技术尽管领先，但面临成本高昂、制造工艺复杂的问题，还受制于供应链高度集中 （尤其是台积电 CoWoS 产能紧张） 带来的产能依赖与生态壁垒。
第二条路线，为 Chiplet 封装。其核心是将庞大 SoC 拆分为多个功能芯粒，按需选择最优制程代工，再通过封装整合实现完整功能。比如，将最关键的模块 （如计算核心） 用先进制程，把 I/O、存储等对制程不敏感的模块用成熟制程，从而在整体性能和成本之间取得平衡。AMD 便凭借 Zen 架构 Chiplet 方案，在 x86 CPU 市场实现了份额的快速攀升。国内方面，长电科技、通富微电等龙头已实现规模化突破，多款国产 Chiplet 架构芯片落地。
Chiplet 技术虽然实现了灵活的设计和成本优化，但面临着多芯粒集成带来的设计复杂度高、互联标准统一难以及潜在的系统级协同验证风险。
第三条路线，是扇出型封装 （Fan-Out）。如果说 2.5D/3D 是高端专属，扇出型封装就是实现高性能与成本平衡的优选方案，它摒弃传统基板与引线框架，晶圆级直接制造重布线层 （RDL），不仅显著缩小了封装体积、提升了散热效率，还提供了比 2.5D 封装更具竞争力的成本优势。
扇出型封装尽管性价比突出，但在面对极致 I/O 密度和超大规模集成需求时，其电气性能和设计灵活性相比 2.5D/3D 封装仍存差距。
第四条路线，是 SiP 系统级封装。SiP 是消费电子、可穿戴设备、物联网、车载电子等碎片化场景的首选，核心满足 「小体积、全功能、快落地」 需求。通过将处理器、存储、传感器、射频等多类芯片整合进单一封装体，SiP 实现完整系统功能，具备研发周期短、适配性强、集成度高的优势，是碎片化需求场景的高性价比方案。苹果 iPhone、AirPods 全系列大规模采用，国内车载、IoT 厂商也依托 SiP 快速实现产品量产。
虽非参数最顶尖，但 SiP 是应用范围最广、离终端市场最近的先进封装方案。
03 光刻机，在封装市场 「火出圈」 了
可以看到，当前的先进封装技术，已彻底脱离传统 「组装」 范畴，迈入 「微纳制造」 的高阶阶段。光刻技术正是这一转型的核心支撑。
从技术角度看，晶圆级封装 （WLP） 直接在整片晶圆上进行封装，需要光刻技术定义布线层，精度要求达到纳米级；Chiplet 封装技术中，不同芯粒的 「互连」 需要超细线路，必须用光刻技术实现 「凸点」「 重布线层」 的高精度制造；3D IC 封装技术中，芯片垂直堆叠后，通孔 （TSV） 的加工也需要光刻辅助定位。
当下的后端光刻市场，长期由佳能主导。如今该领域的竞争正在变得愈发激烈。据悉，ASML 已开始供应其先进封装光刻系统 Twinscan XT:260，首批出货始于 2025 年底。XT:260 具备更高的吞吐量，称其生产率高达传统系统的四倍。该设备可以处理厚度在 0.775 到 1.7 毫米之间的基板，还能缓解因多芯片贴装引起的高达 1 毫米的翘曲。
尼康 （Nikon） 则计划于 2027 年 3 月切入该赛道，届时将形成佳能、ASML、尼康三方竞逐的市场格局，技术路线与成本控制的竞争将进一步激化。
AI 算力需求的爆发式增长成为封装光刻设备需求的核心驱动力。AI 处理器通过 2.5D/3D 封装将 GPU 与 HBM 深度集成，以突破存储带宽瓶颈，这一架构对中介层 （interposer） 的线路精度提出纳米级要求。台积电 CoWoS 封装产能的快速扩张印证了这一趋势：其月产能从 2024 年的 3.5 万片晶圆跃升至 2025 年底的 7 万片，预计 2026 年底将达到 13 万片，而英伟达、AMD 等头部客户的集中下单，直接推动了对高精度中介层光刻系统的需求激增。值得注意的是，随着封装尺寸持续扩大，制造商正从传统圆形硅晶圆转向矩形基板，以降低材料损耗率，这对光刻设备的基板适配性与制程灵活性提出了更高要求。
04 混合键合设备，先进封装的另一核心支柱
在光刻技术主导线路定义的同时，混合键合设备正以 「互连革命」 的姿态，成为先进封装热潮中的另一关键增量。
作为传统热压键合与凸点键合的升级方案，混合键合技术 （尤其 Cu-Cu 混合键合） 通过金属与介电质的同步键合，将互连间距从传统方案的 40μm 压缩至 1-2μm，每平方厘米可实现百万级连接点，使芯片间数据传输带宽提升一个数量级，同时降低寄生电阻与功耗，成为 3D IC 堆叠、HBM 制造等高端封装场景的必选技术。上文四大先进封装技术也对混合键合技术提出明确需求，比如 3D 封装作为其核心刚需场景，「垂直堆叠」 架构依赖混合键合实现层间直接互连；Chiplet 封装向高端化进阶过程中，AMD 等处理器通过混合键合解决芯粒间带宽瓶颈。
据悉，ASML 正在研发混合键合设备，并与 Prodrive、VDL-ETG 两家供应商建立技术合作。这两家企业此前为 ASML 的 EUV 光刻机提供磁悬浮系统核心组件，其技术积累将为新型封装设备的精密运动控制提供关键支持。
ASML 首席技术官 Marco Pieters 此前公开表示，封装环节的设备创新将成为半导体产业新的增长极，特别是混合键合技术能实现芯片间更密集的互连，这对设备精度提出极高要求。若混合键合设备研发成功，将与 ASML 现有产品线形成协同效应，使其覆盖从晶圆制造到封装测试的全产业链设备供应能力。
而混合键合与光刻技术的协同，构成了先进封装的核心制造闭环：光刻技术负责线路与键合 pad 的精准定义，混合键合设备实现芯片间的高密度互连，两者共同支撑起 「微纳制造 + 异构集成」 的先进封装体系。
05 3.5D 封装，巨头们都下场了
面对 AI 带来的计算需求，博通、AMD、英特尔、三星等半导体巨头正凭借各自的核心技术方案，共同定义 3.5D 封装。
早在 2023 年，AMD 就发布了业界瞩目的 MI300 系列 AI 加速器，成为首家将 3.5D 封装技术引入量产的计算巨头。AMD 的 3.5D 封装本质上是将台积电两大尖端工艺进行了融合创新：既采用了基于 Cu-Cu 混合键合的 SoIC 3D 堆叠技术，将 GPU 计算芯片或 CPU 芯片垂直堆叠在 I/O 芯片 （IOD） 之上，实现了超 15 倍的互连密度提升与极致能效；同时又依托 CoWoS 2.5D 硅中介层，将多个 3D 堆叠模块与 HBM3 内存进行高密度并排互连。这种 3D 堆叠计算芯片+2.5D 集成内存与 I/O 的复合架构，正是 AMD 所定义的 「3.5D 封装」
博通也于近日宣布了一项重要进展：基于其 XDSiP 3.5D 平台、采用 2nm 制程的定制计算 SoC 已正式交付富士通，将用于 AI 超算集群。该技术由博通于 2024 年推出，其核心 「杀手锏」 在于采用了面对面 （F2F） 混合铜键合技术。
与传统的 「面背堆叠 （F2B）」 不同，博通直接将 2nm 的计算芯片与 5nm 的 SRAM 缓存芯片 「正面贴正面」 地键合在一起。这种原子级的铜-铜连接，使得每平方毫米可达成数万个互联点，大幅提升了芯片间的互联密度，同时显著降低了接口功耗。这种高密度、低功耗的互联能力，为算力密集型应用提供了基础。据悉，3.5D XDSiP 所采用的 F2F HCB 技术，很可能是台积电 SoIC-X（无凸块） 堆叠技术的专属落地方案。和 AMD 的方案类似，尽管该方案采用了博通自主研发的设计架构与自动化流程，但因其同时融合了 2.5D 集成与 3D 堆叠两种技术，因此被定义为 「3.5D」 封装。
三星的先进封装技术主要分为两大类：属于 2.5D 封装的 I-Cube 和属于 3DIC 的 X-Cube。与此同时，三星电子的先进封装 （AVP） 部门也正在主导开发 「半导体 3.3D 先进封装技术」，目标应用于 AI 半导体芯片，2026 年第二季度量产。 该技术通过安装 RDL 中介层替代硅中介层来连接逻辑芯片和 HBM；并通过 3D 堆叠技术将逻辑芯片堆叠在 LLC 上。 三星预计，新技术商业化之后，与现有硅中介层相比，性能不会下降，成本可节省 22%。 三星还将在 3.3D 封装引进 「面板级封装 (PLP)」 技术。
英特尔也在开发结合 3D 封装和 2.5D 封装的 3.5D 封装技术。英特尔代工的先进系统封装及测试 （Intel Foundry ASAT） 的技术组合，包括 FCBGA 2D、FCBGA 2D+、EMIB 2.5D、EMIB 3.5D、Foveros 2.5D & 3D 和 Foveros Direct 3D 等多种技术。其 EMIB 技术系列在芯片互连领域取得了重要突破。2.5D 版本采用的嵌入式硅桥技术，其最小线宽 / 线距达到 10μm / 10μm，互连密度提升至 1500 个连接点 / mm²。3.5D 版本通过硅通孔 (TSV) 技术实现垂直互连，通孔直径控制在 5μm，深宽比达到 10:1，支持最多 4 层芯片的立体堆叠。
可以看到，在下一代先进封装——3.5D/3.3D 技术开发中，混合键合技术也均为关键词。
根据 Global Market Insights 市场数据显示，该市场预计将从 2026 年的 374 亿美元增长至 2031 年的 620 亿美元，并在 2035 年达到 953 亿美元，预测期内复合年增长率为 11%。未来，设备的技术迭代速度、与芯片设计的协同优化能力，将成为决定 3.5D 封装产业竞争力的核心变量。
